Lähettimet anturin liitäntärasiaan

Lähettimet anturin liitäntärasiaan

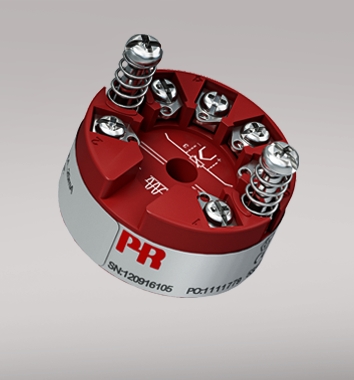

PR-5337a
PR electronics valmistaa lämpötila-anturin liitäntärasiaan asennettavia lämpötilalähettimiä tuotesarjoihin PR 5300 ja PR 5400. Valikoimasta löytyvät 2-johdinlähetinversiot perinteiselle mA-viestille, HART®-taajuusviestille ja kenttäväylien digitaaliviesteille. Tarkat tuotetiedot saat tyyppinumeroa klikkaamalla. 5300-sarja, 2-johdinlähettimet:
  • 5331A Ohjelmoitava 2-johdin-lämpötilalähetin vastus- ja termoelementtiantureille
  • 5332A Ohjelmoitava 2-johdin-lämpötilalähetin vastusantureille, ei-erotettu
  • 5333A Ohjelmoitava 2-johdin-lämpötilalähetin vastusantureille
  • 5334A Ohjelmoitava 2-johdin-lämpötilalähetin termoelementeille
  • 5335A Ohjelmoitava 2-johdin-lämpötilalähetin mA- ja HART®5-viesti (tarkemmin alla)
  • 5337A Ohjelmoitava 2-johdin-lämpötilalähetin mA- ja HART®7/HART®5-viesti (tarkemmin alla)
  • 5350A Profibus®PA / FOUNDATION Fieldbus™-kenttäväylälähetin (tarkemmin alla)
  • 53xxB tai 53xxD Lähettimet Ex-tilaan, katso: Ex-lähettimet anturin liitäntärasiaan »
5400-sarja, 2-johdinlähettimet:  5800-sarja, kompaktit 2-johdinlähettimet:
  • 5802 Ohjelmoitava 2-johdin-lämpötilalähetin 2/3-johdin RTD-antureille, Ø18 mm putkikoteloon.

2-johdinlähettimet HART®-väyläliitännällä

PR 5335

on anturikoppaan asennettava, 1-kanavainen, pienikokoinen "nappilähetin", johon voidaan kytkeä vastusanturi, termoelementtianturi, lineaarinen vastus tai mV-tulo. Käyttää HART®5-protokollaa.
  • 5335A - vakioversio (turvalliseen tilaan)
  • 5335D - ATEX-, FM- ja IECEx-hyväksytty Ex-versio.

PR 5337

on anturikoppaan asennettava, 1-kanavainen, pienikokoinen "nappilähetin", johon voidaan kytkeä vastusanturi, termoelementtianturi, lineaarinen vastus tai mV-tulo. Käyttäjä voi valita käyttöönsä HART®5- tai HART®7-protokollan. PReset-ohjelmaa käytettäessä tarvitaan versio 6.04 tai uudempi.

PR 5437

on anturikoppaan asennettava pienikokoinen "nappilähetin" yhdellä tai kahdella todellisella sisääntulolla, sisältäen anturien reduntanttisuuden sekä ryömimisen tunnistuksen ja johon voidaan kytkeä RTD, TC, potentiometri, lineaarivastus ja bipolaari mV sisääntulo. Käyttää HART®7-protokollaa. IEC 61508 : 2010 kokonaisarviointi aina SIL 3 saakka, yhdessä edistyneen EMC toiminnallisen turvallisuuden testauksen IEC 61236-3-1 kanssa. PReset-ohjelmaa käytettäessä tarvitaan versio 8.02.1006 tai uudempi.

HART®-tiedostot:

HART®-väylässä tarvittavat DD & AMS-, EDD- ja DTM-tiedostot voi käydä hakemassa valmistajan verkkosivulta kohdasta: www.prelectronics.fi > Download > Ohjelmistot > tiedostot HART ja kenttäväylätiedonsiirtoon »

Profibus® PA -prosessiväyläliitäntä

PRetop 5350 on anturikoppaan asennettava, 1-kanavainen, pienikokoinen digitaalinen "nappilähetin", jonka tuloon voidaan kytkeä vastus- tai termoelementtianturi.

  • 5350A - vakioversio (turvalliseen tilaan)
  • 5350B - ATEX-, FM-, CSA-, FISCO-, IECEx-, EAC-Ex- ja Nepsi-hyväksytty Ex-versio.

Profibus®-väylässä tarvittavat GSD- ja PDM-tiedostot voi käydä hakemassa valmistajan kotisivulta kohdasta:
www.prelectronics.fi > Download > Ohjelmistot > Tiedostot kenttäväylätiedonsiirtoon »

Sama lähetin toimii myös FOUNDATION™ Fieldbus H1 -väylässä. Lähetin tunnistaa patentoidulla AutoSwitch-ominaisuudellaan kumpaan väylään se on liitetty, ja muokkaa ominaisuutensa väylän tarpeiden mukaan.

FOUNDATION™ Fieldbus H1- prosessiväyläliitäntä

PRetop 5350 on anturikoppaan asennettava, 1-kanavainen, pienikokoinen digitaalinen "nappilähetin", jonka tuloon voidaan kytkeä vastus- tai termoelementtianturi.

  • 5350A - vakioversio (turvalliseen tilaan)
  • 5350B - ATEX-, FM-, CSA-, FISCO-, IECEx-, EAC-Ex- ja Nepsi-hyväksytty Ex-versio.

LAS-toimilohkon avulla lähetin voidaan määritellä ottamaan väyläsegmentin tiedonsiirron valvontavastuu yhteyden masterille katketessa.

PID-toimilohkon ansiosta säätöä voidaan hajauttaa lähetintasolle saakka.

H1-väylän DD- ja DTM-tiedostot voi käydä hakemassa valmistajan kotisivulta kohdasta:
www.prelectronics.fi > Download > Ohjelmistot > Tiedostot kenttäväylätiedonsiirtoon »

Sama lähetin toimii myös Profibus® PA -väylässä. Lähetin tunnistaa patentoidulla AutoSwitch-ominaisuudellaan kumpaan väylään se on liitetty, ja muokkaa ominaisuutensa väylän tarpeiden mukaan.
